Dans le domaine de l’architecture, les plans sont des outils fondamentaux qui guident chaque étape d’un projet, de la conception ✍🏻 à la construction 🏗️.

Chaque type de plan offre une perspective unique, fournissant des informations précieuses aux architectes, ingénieurs et entrepreneurs. Comprendre ces différents plans est crucial pour assurer cohérence et qualité.

🗂️ Les principaux types de plans

🔹Plan de Situation 🌍

Ce plan donne une vue d'ensemble du site où le projet sera implanté. Il montre les limites du terrain, les accès routiers, les aménagements paysagers existants et les structures environnantes. Le plan de situation permet aux architectes de comprendre le contexte spatial dans lequel s'inscrit le projet et d'anticiper les contraintes et les opportunités liées au site.

🔹Plan de Masse 🏡

Aussi appelé plan de situation générale, il illustre la disposition des bâtiments, des espaces extérieurs 🌳 et des infrastructures. Il permet de visualiser les interactions entre les éléments du projet.

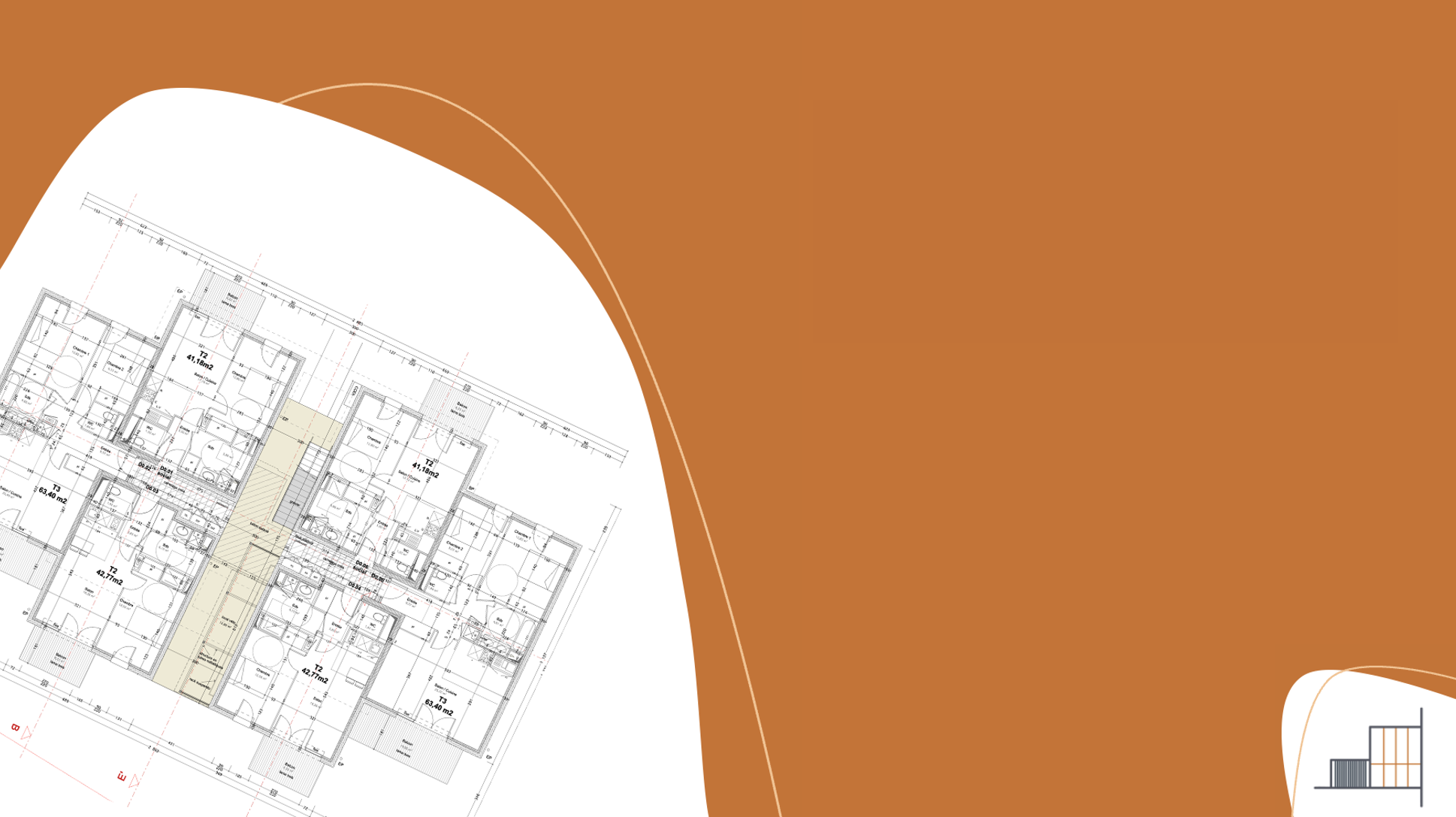

🔹Plan de Niveau ou Plan d’Étage 📜

Ce type de plan représente une coupe horizontale à une certaine hauteur au-dessus du sol, montrant la disposition des espaces à un niveau donné. Les plans d'étage sont essentiels pour définir la distribution des pièces, les circulations et les zones fonctionnelles à l'intérieur des bâtiments. Ils indiquent également les dimensions des pièces, portes 🚪, fenêtres 🪟 et escaliers et les autres éléments architecturaux.

🔹Plan de Coupe ✂️

Il s’agit d’une coupe verticale à travers le bâtiment, permettant d’analyser sa structure interne : murs, plafonds, installations techniques… Un outil essentiel pour comprendre la volumétrie et les niveaux du bâtiment.

🔹Plan de Façade 🏛️

Ce plan représente une vue orthogonale d'une façade du bâtiment, montrant les détails architecturaux tels que les ouvertures, les revêtements, les ornements et les éléments structuraux. Les plans de façade permettent de visualiser l'apparence externe du bâtiment et d'apprécier son esthétique et son style architectural.

🔹Plan de Toiture 🏠

Ce plan représente la forme et la disposition de la toiture : pentes, cheminées, lucarnes… Un élément clé pour concevoir une toiture fonctionnelle, esthétique et assurer une protection efficace contre les intempéries 🌧️☀️.

🔹Plan d’Aménagement Extérieur 🌿

Il illustre les espaces extérieurs : jardins, terrasses, allées 🚶‍♂️ et parkings 🚗, ainsi que les éléments paysagers. Les plans d'aménagement extérieur sont essentiels pour créer des espaces extérieurs attrayants et fonctionnels qui complètent le design architectural du projet.

Mais savoir lire un plan architectural nécessite bien sûr,  une compréhension approfondie des conventions de dessin et des symboles utilisés.
Voici comment identifier et interpréter les différentes indications sur un plan architectural :

📖 Comment lire un plan?

1️⃣ Identifier l’échelle 📏

L’échelle, indiquée sur le plan, permet de comprendre les dimensions réelles. Par exemple, une échelle de 1:100 signifie que 1 cm sur le plan correspond à 100 cm en réalité.

2️⃣ Comprendre la légende 📑

Elle contient les symboles et abréviations essentiels :
✔️ Murs : lignes épaisses
✔️ Portes : arc + ligne droite
✔️ Fenêtres : lignes fines ou doubles lignes
✔️ Mobilier : symboles spécifiques

3️⃣ Observer l’orientation 🧭

L’orientation du plan est indiquée par une flèche ou un symbole nord (souvent une rose des vents). Cela aide à aligner le plan avec les directions cardinales et à comprendre l’exposition des différentes pièces.

4️⃣ Analyser les espaces 🏠

Les espaces sont délimités par des murs et sont souvent étiquetés avec leur fonction (cuisine, salon, etc.). Les dimensions sont indiquées par des chiffres, permettant de comprendre la taille et la forme de chaque espace.

5️⃣ Examiner les éléments structurels 🏗️

Les éléments structurels tels que les murs porteurs, les poutres et les colonnes sont souvent mis en évidence par des lignes plus épaisses ou des hachures. Ils sont cruciaux pour comprendre la stabilité et la solidité du bâtiment.

💡 Pourquoi bien comprendre ses plans?

La maîtrise des outils graphiques est essentielle. En apprenant à décrypter ces plans, vous vous dotez d’une capacité à visualiser concrètement le projet, facilitant ainsi la prise de décisions judicieuses en matière de design et d’optimisation de l’espace.

De plus, comprendre la diversité des plans architecturaux est essentiel à chacune des phases du projet, de la conception initiale jusqu’à l’achèvement de la construction. Ces plans sont bien plus que de simples illustrations ; ils matérialisent la vision et les idées de l’architecte, assurant une communication transparente et une compréhension partagée entre toutes les parties prenantes.

Chaque type de plan offre une vue spécifique qui ensemble, contribue à dresser une cartographie détaillée du projet, éclairant les choix et guidant les différentes étapes de la création architecturale.
